Kasernenanlage im Haarentorviertel

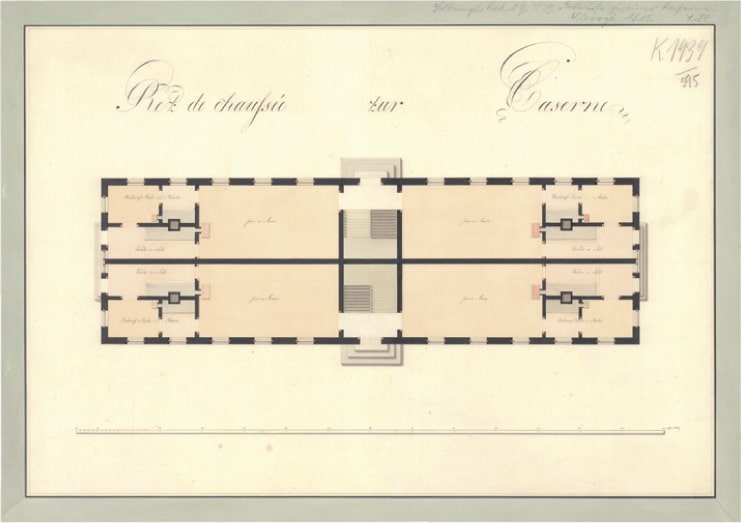

Der Grundriss des Erdgeschosses einer Kaserne weist durch seine langgestreckte und rechteckige Form starke Ähnlichkeiten zu dem Grundriss des Obergeschosses einer Kaserne aus diesem Entwurf auf. Auch in diesem Grundriss erfolgt die Raumaufteilung in vier gleich große Bereiche. Dabei beinhaltet jeder Bereich jeweils einen Aufenthaltsraum „für 25 Mann“, eine „Küche der Soldaten“ und eine „Stube“ und „Küche“ für „Unteroffiziere“. Die vier Küchen verfügen jeweils über einen eigenen Seiteneingang, während die beiden Haupteingänge und eine zweiläufige Treppenanlage in der Mitte liegen und dadurch eine symmetrische Achse bilden.

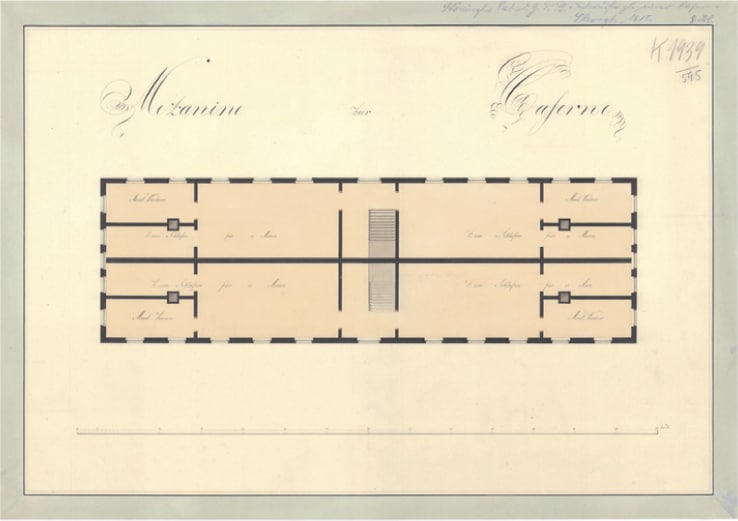

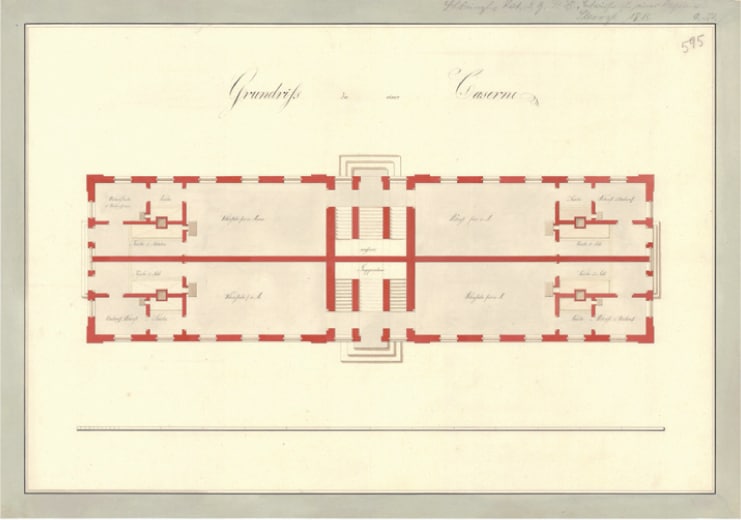

Bei dem Grundriss des Obergeschosses einer Kaserne wurde bei der Raumaufteilung auf gleichgroße Bereiche Wert gelegt. Das Obergeschoss sollte als Schlafbereich dienen, sodass vier Schlafsäle für jeweils 25 Mann vorgesehen waren. Im Wesentlichen stimmt der Aufbau mit der Grundrisszeichnung des Erdgeschosses überein.

Der hier abgebildete Grundriss ist wie die Vorherigen in vier gleichgroße Bereiche unterteilt. In der Mitte befindet sich jedoch ein „massives“ dreiläufiges Treppenhaus, auf das sich diese Schnitte beziehen.

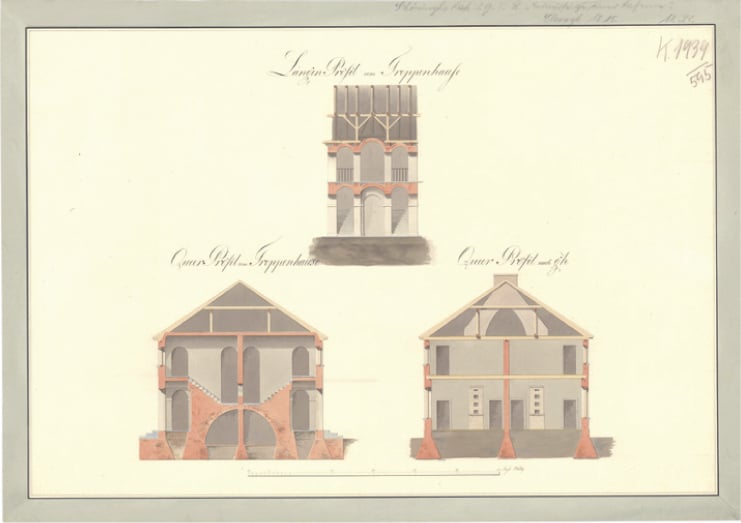

Die hier vorliegenden Schnitte thematisieren ein dreiläufiges Treppenhaus und beziehen sich auf diesen Grundriss, in dem ein solches Treppenhaus geplant war. Daneben beziehen sich zwei weitere Schnitte auf das „Quer- und Längen-Profil“ des Treppenhauses. Der letzte Schnitt stellt einen Querschnitt durch die Mannschaftstuben dar.

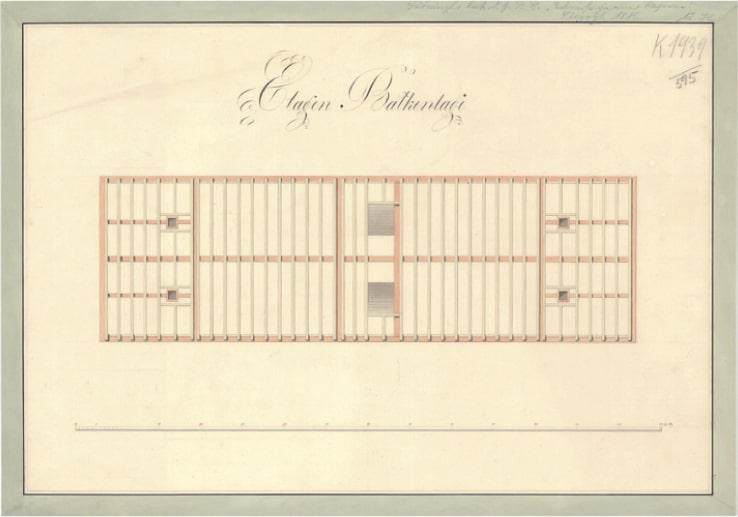

Diese Zeichnung bildet die Balkenkonstruktion für die Zwischendecke einer Kaserne ab.

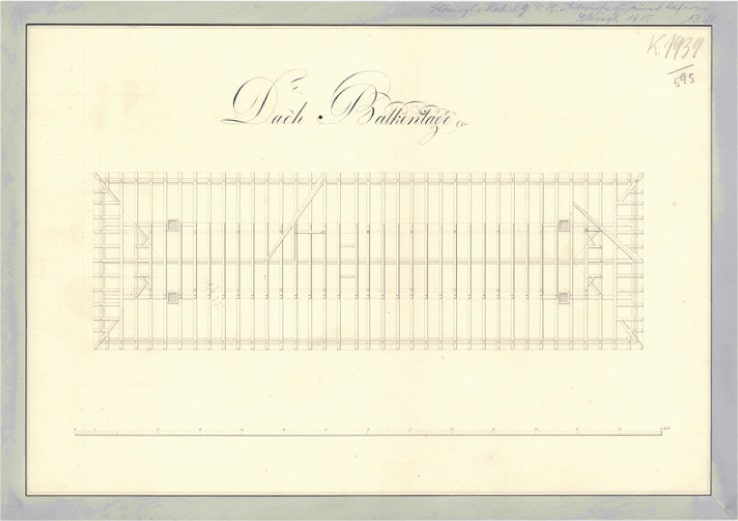

Auch für die Balkenlage eines Walmdaches fertigte Slevogt eine Entwurfszeichnung an.

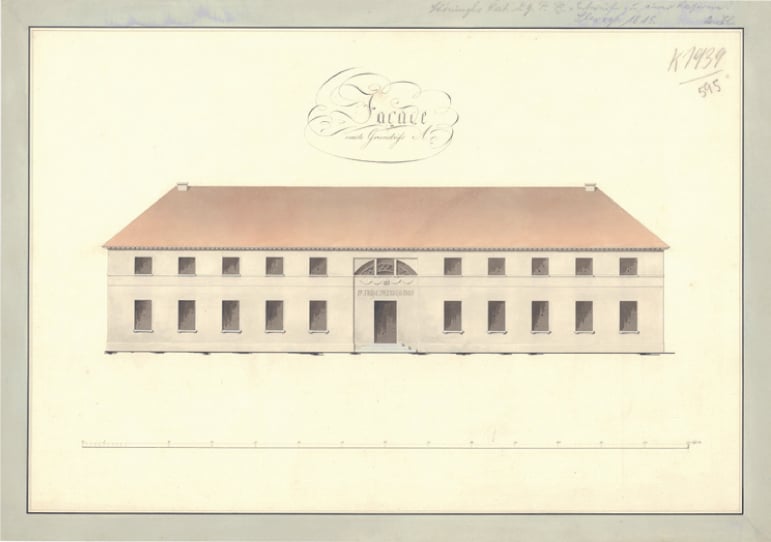

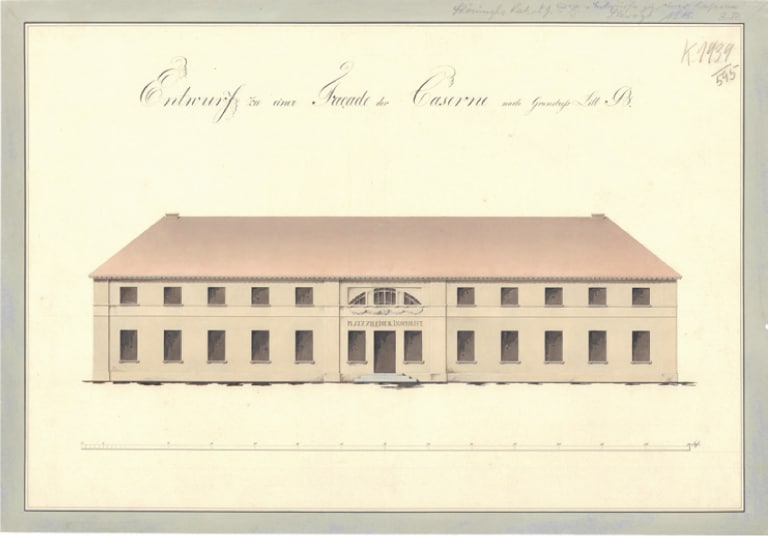

Zu sehen ist ein Kasernenentwurf in der Vorderansicht. Die Kaserne ist mit einem Voll- und einem Zwischengeschoss sowie mit einem Walmdach ausgestattet — das Dach ist auch an der Giebelseite geneigt. Die beiden Seiten des Gebäudes sind Deckungsgleich und mit jeweils fünf Fensterachsen ausgestattet. Über dem Haupteingang befindet sich ein Oberlicht. Der Bereich zwischen Eingangstor und Oberlicht ist reich mit Ornamenten verziert. Zudem befindet sich an dieser Stelle eine lateinische Inschrift mit den Worten: „Patriae Defensoribus“, was auf Deutsch „Den Verteidigern der Heimat“ bedeutet.

Der Eingangsbereich in diesem Entwurf ist im Gegensatz zu obigem Entwurf wesentlich breiter. An den Seiten des Haupteingangs und an den Ecken sind Pfeiler bzw. Eckpfeiler vorhanden.

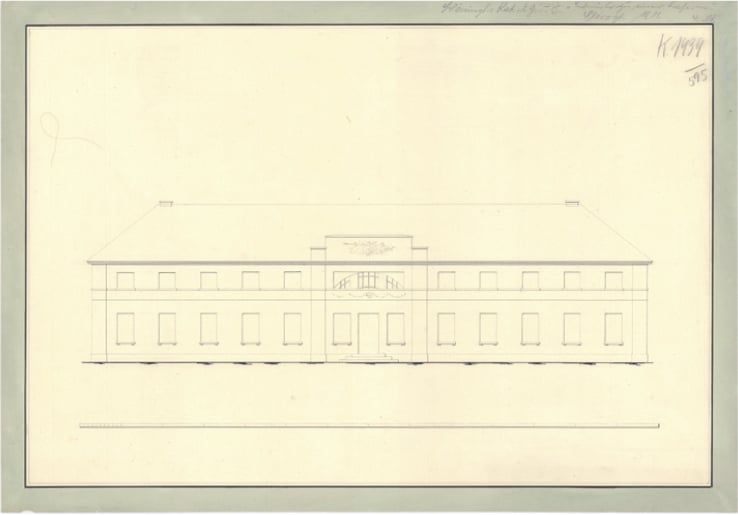

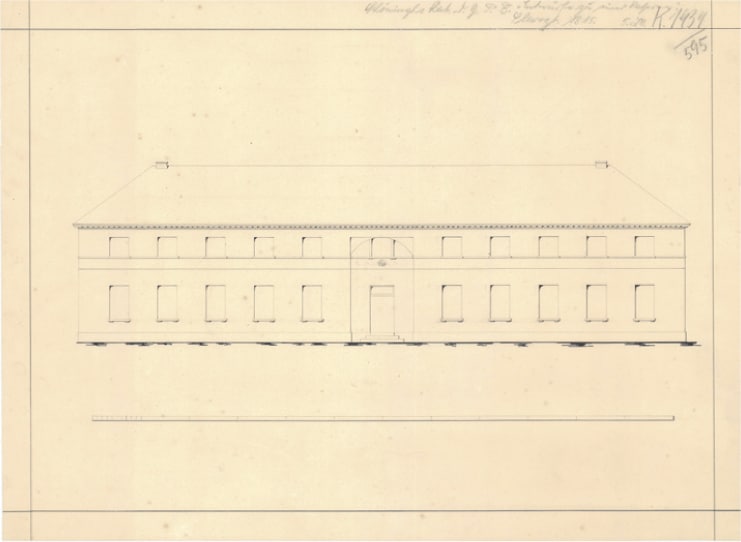

Diese Vorderansicht entspricht im Wesentlichen diesem Entwurf einer Kaserne. Lediglich das Eingangstor ist hier schmaler gehalten.

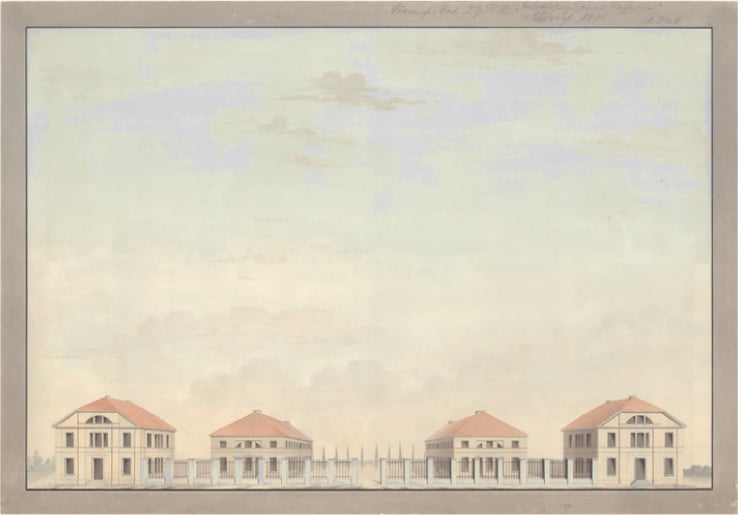

Die hier dargestellte Kasernenanlage ähnelt in ihrem Aufbau dieser Kasernenanlage. Abweichungen bestehen in der Ausarbeitung des Eingangsbereiches: Die Mauerpfeiler verlaufen in dieser Skizze über die Traufzone hinaus und bilden für das Eingangstor einen Rahmen.

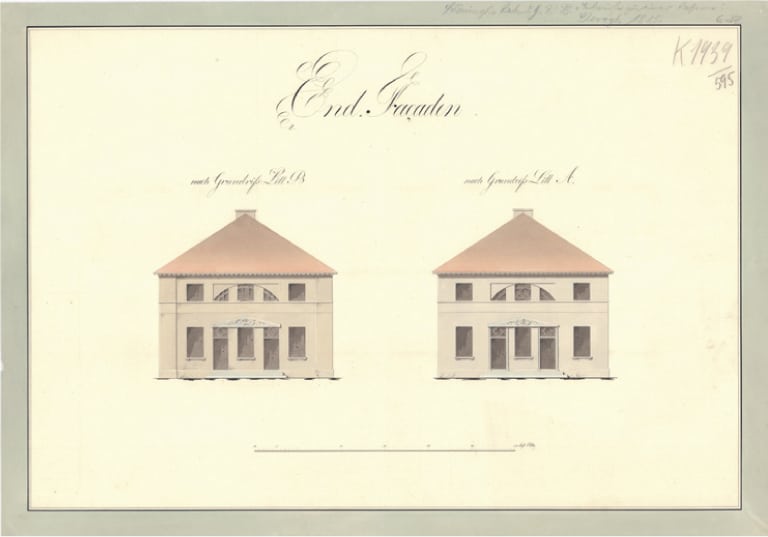

Dargestellt ist die Seitenansicht von zwei Kasernen mit zusammengefassten Eingängen. Die Seitenansicht „nach Grundriß Litt. B“ hebt sich von der Seitenansicht „nach Grundriß Litt. A“ durch Eckpfeiler ab.

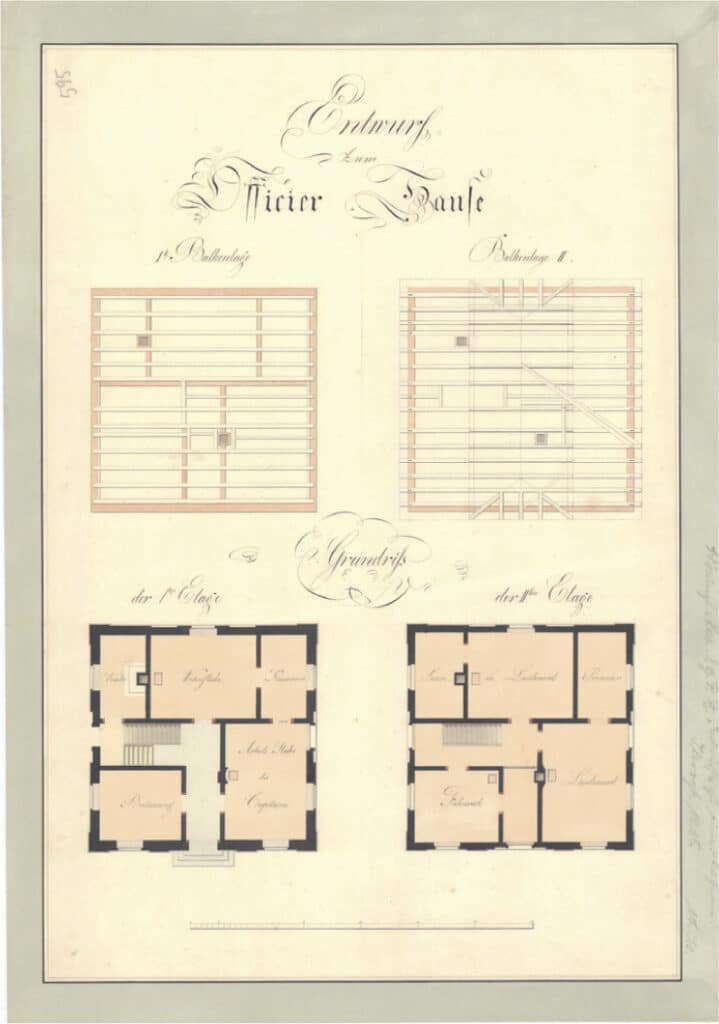

Abgebildet sind die Balkenkonstruktion und der Grundriss eines Offizierhauses. Dabei ist die Raumaufteilung in der ersten und zweiten Etage deckungsgleich und umfasst jeweils fünf Zimmer. In der ersten Etage befindet sich u.a. die “Arbeits Stube des ‘Capitains’”.
